Mapa de xarxa

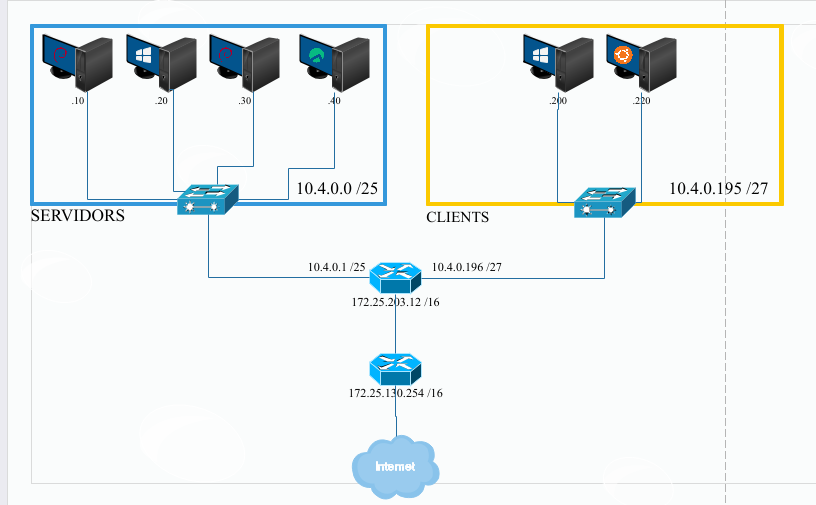

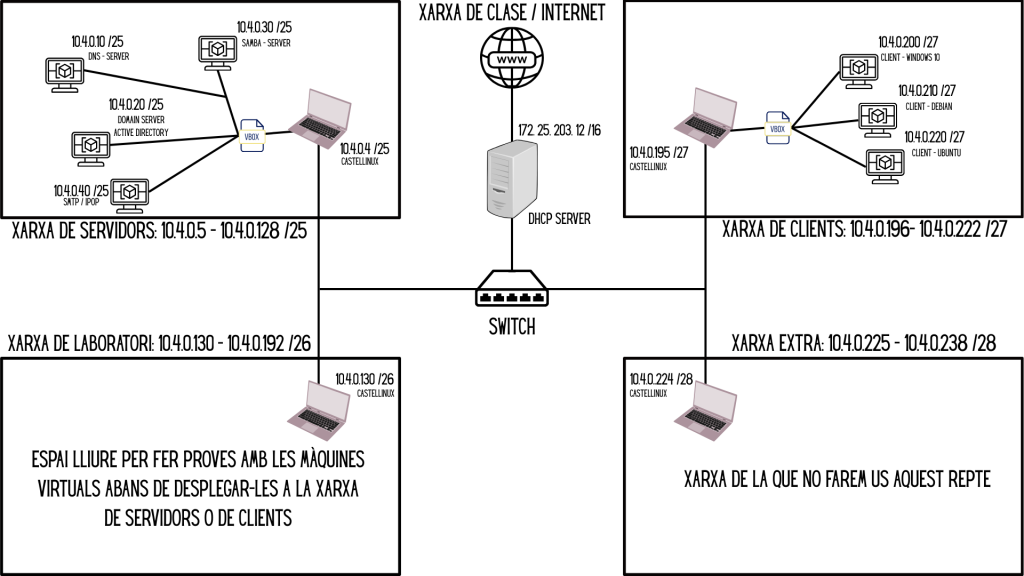

Aquí tens el plànol de xarxa que farem us en aquest projecte. Per aclarir, totes les subxarxes que començen amb la "10" son VLANs configurades en cada port del switch. També tens una tabla a sota:

Nom de la xarxaRangMàscara¿És VLAN?
Xarxa de Servidors10.4.0.5 – 10.4.0.128/25✔️ Sí
Xarxa de Laboratori10.4.0.130 – 10.4.0.192/26✔️ Sí
Xarxa de Clients10.4.0.196 – 10.4.0.222/27✔️ Sí
Xarxa Extra10.4.0.225 – 10.4.0.238/28✔️ Sí
Xarxa de Classe / Internet172.25.203.0 – 172.25.203.255 (host: .12)/16❌ No
Màquines (Virtuals/ No Virtuals)IPV4MàscaraSubxarxa a la qual pertany
DNS Server10.4.0.10/25Xarxa de Servidors (10.4.0.5 – 10.4.0.128)
Domain Server / Active Directory10.4.0.20/25Xarxa de Servidors (10.4.0.5 – 10.4.0.128)
Samba Server10.4.0.30/25Xarxa de Servidors (10.4.0.5 – 10.4.0.128)
SMTP / POP Server10.4.0.40/25Xarxa de Servidors (10.4.0.5 – 10.4.0.128)
Host Ana (servidores)10.4.0.4/25Xarxa de Servidors (10.4.0.5 – 10.4.0.128)
Host Hugo (clients)10.4.0.195/27Xarxa de Clients (10.4.0.196 – 10.4.0.222)
Client Windows 1010.4.0.200/27Xarxa de Clients (10.4.0.196 – 10.4.0.222)

Client Ubuntu10.4.0.220/27Xarxa de Clients (10.4.0.196 – 10.4.0.222)
Host Andrés (laboratorio)10.4.0.130/26Xarxa de Laboratori (10.4.0.130 – 10.4.0.192)
Host Castellinux (xarxa extra)10.4.0.224/28Xarxa Extra (10.4.0.225 – 10.4.0.238)
DHCP Server (Internet)172.25.203.12/16Xarxa de Classe / Internet
